DORIN INVERTER CO2 ((R744) 熱ポンプシステムの説明 高温熱ポンプの二酸化炭素 空気源と水源
二酸化炭素高温熱ポンプ
二酸化炭素は高熱伝導性と特異熱容量を持つ天然の作業液で,高熱伝達係数を得ることに役立ちます.低動的粘度で,チューブ内の作業液体の圧力低下を減らすことができます.高蒸気密度は,作業液の質量流量率を改善するのに役立ちます.密度比 (密度比はガスと液体の性質の違いを表す) が小さい表面張力が小さいため,蒸発器の熱伝達強度で沸騰を改善することができます.ガス密度は高いR22の約5倍であり,パイプと圧縮機のサイズを小さくし,システムを軽く,コンパクトで小さくします.コンプレッサーの圧力比 (冷凝圧と工作液の蒸発圧の比) が低い圧縮プロセスは同熱圧縮に近い状態になり,効率が向上します.
炭素二酸化物過敏冷却サイクルのプロセスは,通常の蒸気圧縮冷却サイクルとわずかに異なります.コンプレッサーの吸気圧は,臨界圧を下回る循環の内熱過程は,依然として亜臨界条件下で行われます.熱交換プロセスは,完成するために潜伏熱に依存しますしかし,圧縮機の排気圧は臨界圧以上であり,作業介質の熱放出過程では凝縮物が生成されない.高圧熱交換器はもはや冷却器と呼ばれています温室効果ガスの冷却器です 伝統的な冷却温度の概念は失われてきました つまり,熱交換プロセスは 十分な熱に頼っています

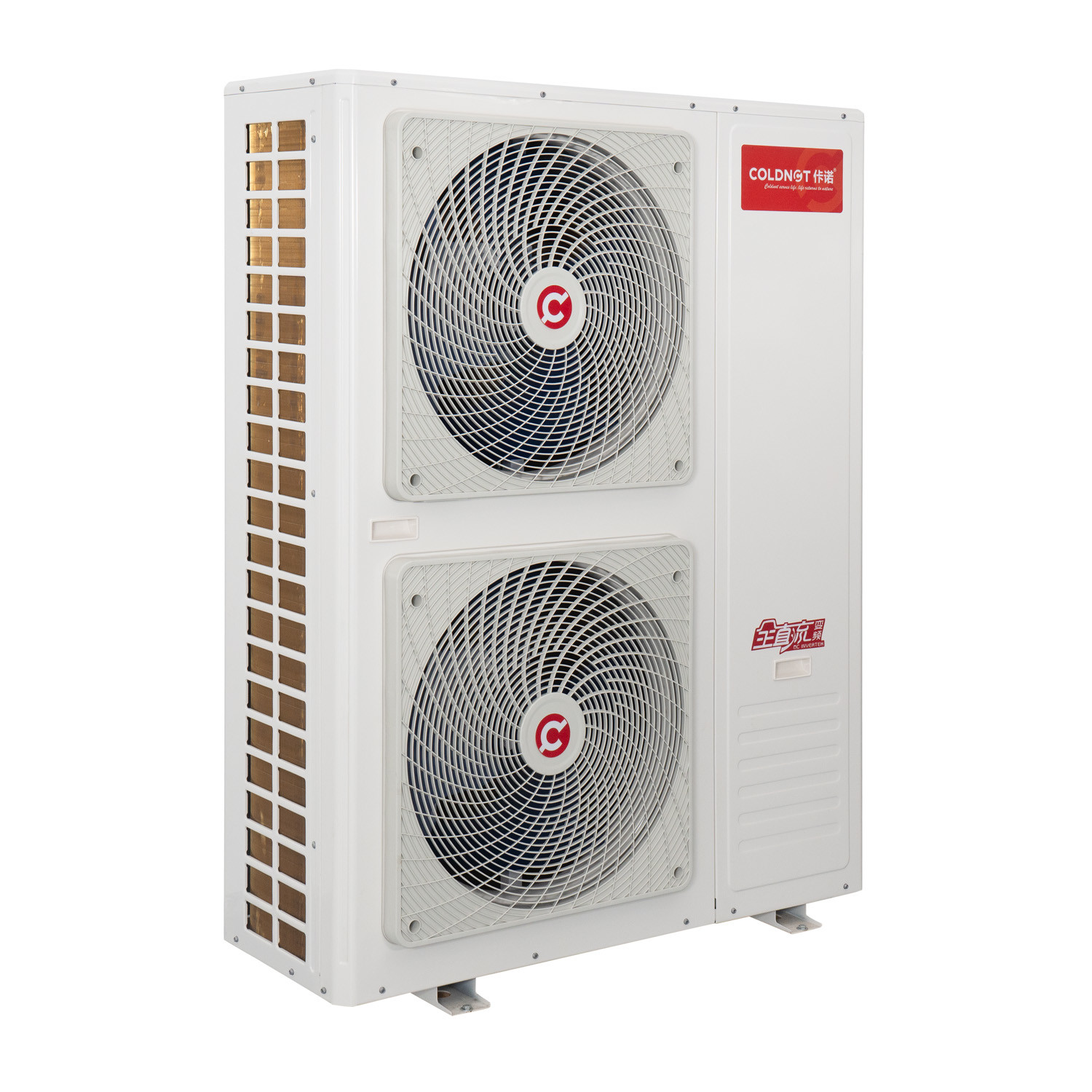

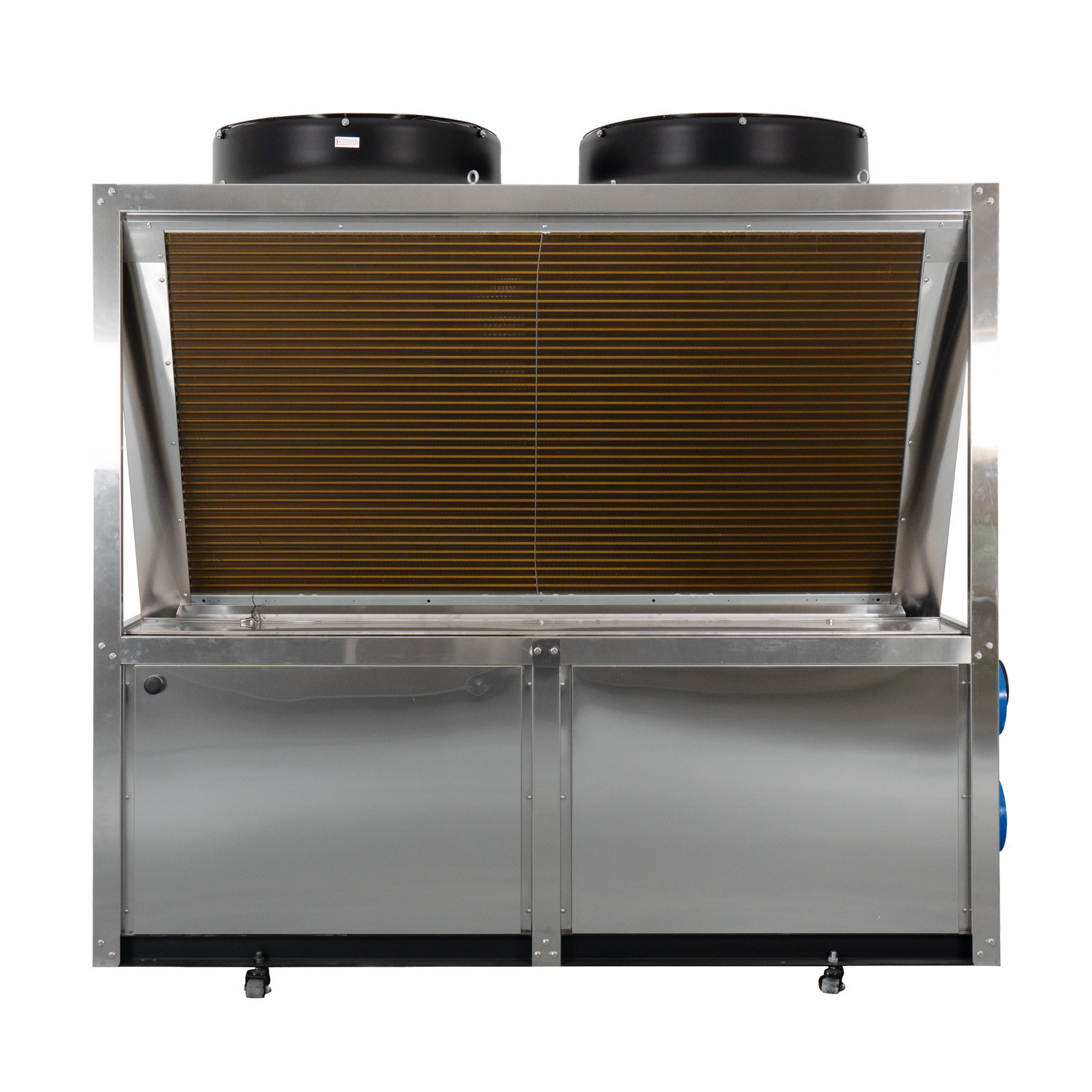

8 kw R744 CO2 熱ポンプ 住宅用温水器 -25度安定
極低温での作業環境:環境温度 DB-10C,水入口温度 9°C
解凍状態:環境温度 DB2°C/WB1°C,水入口温度 9°C;低温状態:環境温度 DB7°C/WB6°C,水入口温度 9°C;標準作業状態:環境温度 DB20°C /WB15°C, 入口水温15°C;高温作業条件:環境温度DB38°C/WB23°C,入口水温29°C.
設置注意事項:
1装置の周りの距離は Im 未満でなければならない.
2熱ポンプ以外のパイプラインは,凍結から保護され,加熱装置を設置することができる.
3. 熱損失を防ぐため,熱水循環のパイプラインに熱隔熱と保護措置を講じなければならない.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

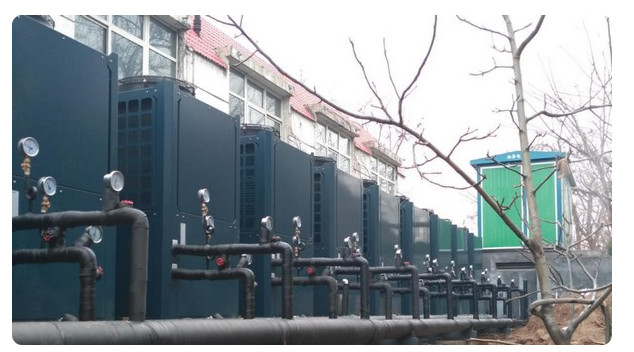

適用図 圧力容器
8 kw R744 CO2 熱ポンプ 住宅用温水器 -25度安定
システム図 スマート制御システム
8 kw R744 CO2 熱ポンプ 住宅用温水器 -25度安定
|
CO2熱ポンプ温水装置の仕様表 8 kw R744 CO2 熱ポンプ 住宅用温水器 -25度安定 |
||||||||
| モデル | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| 仕様 | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| 電源 | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| 熱する方法 | 直熱/循環 | |||||||
| 定数労働条件 | (kW) 熱容量 | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) 入力電源 |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) 熱水流量 |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| 高温労働条件 | (kw) 熱容量 | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) 入力電源 | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) 熱水流量 |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 低温労働条件 | (kw) 熱容量 | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) 入力電源 | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) 熱水流量 |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| パーツ情報 | 水道管のインターフェースサイズ | DN15 | DN20 | DN25 | DN32 | |||
| 水温交換器 | プレートまたはチューブ式熱交換機 | |||||||
| 空気熱交換機 | 銅管のアルミニウムフィン | |||||||
| コンプレッサー型 | 二重回転式 | 半閉式回転型 | ||||||
| 操作パネル | カラータッチスクリーン | |||||||
| 最大出口温度 | 85°C | 90°C | ||||||
| 冷却剤 | R744 (CO2) | |||||||
| 設計圧力 (MPa) | 15MPa (HP) /8MPa (LP) | |||||||
| 尺寸 (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 年 | 2050*1150*1950 年 | 2670*1410*2150 | 2070×2150×2245 | |
| (dB) 騒音 | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) 体重 | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| 給水温度 (°C) | 5~40 | |||||||
| (給水圧 MPa) | 0.05~04 | |||||||
| 水出口温度 (°C) | 55~85 | 55~90 | ||||||
| 最大流量 | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 環境温度 (°C) | -25~43 | |||||||
システム図図
