| Moq: | 交渉可能 |
| Price: | negotiable |
| 標準パッケージ: | 顧客の要求による標準的な輸出パッケージ、または |
| 配達期間: | 1-30仕事日 |
| 支払方法: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、 |
| 供給容量: | 80000pcs/year |

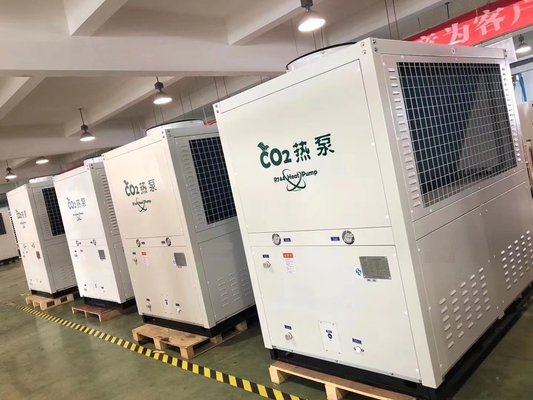

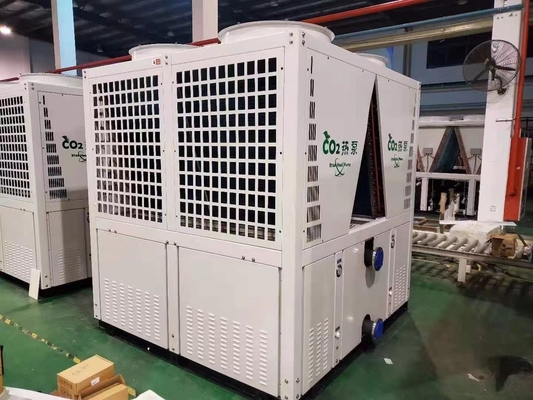

CO2 R744 空気熱源水熱源ヒートポンプ 37kw 商用温水利用の原理紹介
二酸化炭素ヒートポンプは、ケーシング、ケーシング内に水平に配置された仕切り板、仕切り板の上に固定された熱交換器アセンブリを含み、熱交換器アセンブリは仕切り板の両側の斜めに配置された熱交換器を含み、熱交換器アセンブリは熱交換器アセンブリの上に配置されています。ファンがあります。本考案では、ケーシング内に横バッフルが配置され、バッフルがケーシングを上下の空間に分割し、熱交換器アセンブリがバッフル上に設置され、配管システムと循環システムがバッフル下の空間に設置され、熱交換器アセンブリと配管システムは仕切り板によって分離され、熱交換器と配管システム間の対流を回避し、それによって両者の相互影響を防ぎ、二酸化炭素ヒートポンプの正常な動作に有利です。
採用されたヒートポンプシステムは、二酸化炭素ヒートポンプシステム用の気液分離器を含みます。二酸化炭素ヒートポンプシステム用の気液分離器は、空気入口と空気出口を備えたシリンダー本体を含みます。空気入口には空気入口パイプが設けられ、空気出口はオイルリターンパイプに接続されています。オイルリターンパイプは「U」字型です。オイルリターンパイプの一端は空気出口と連通し、オイルリターンパイプのもう一端は空中に吊り下げられ、吸気パイプの軸からずれています。オイルリターンパイプの曲がり部分には少なくとも一つのオイルリターン穴が放射状に配置されています。実用新案は、二酸化炭素ヒートポンプシステムの気液分離機能を効果的に実現し、潤滑油と二酸化炭素液体の混合状態の液体が一定の流量でコンプレッサーにスムーズに戻り、「液叩き」や「焼き付き」事故などを回避するという利点があります。
CO2 R744 空気熱源水熱源ヒートポンプ 37kw 商用温水利用のパラメータ
| ユニットタイプ | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 仕様 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 電源 | 三相五線式380V/50Hz | ||||||
| 暖房モード | 直接暖房/サイクルタイプ | ||||||
| 標準作業条件 | 暖房能力( kw ) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 入力電力(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 温水流量(m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 高温条件 | 暖房能力 kw ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 入力電力(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 温水流量(m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 低温条件 | 暖房能力( kw ) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 入力電力(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 温水流量(m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| コンポーネント情報 | 水管継手のサイズ | DN20 | DN25 | DN32 | DN40 | ||
| 水熱交換器 | プレート式またはスリーブ式熱交換器 | ||||||
| 空気熱交換器 | 銅管用アルミフィン | ||||||
| コンプレッサータイプ | 半密閉式往復動 | ||||||
| 操作パネル | カラータッチスクリーン | ||||||
| 最高出口温度(℃) | 90℃ | ||||||
| 冷媒 | R744 (CO2 ) | ||||||
| 設計圧力(MPa) | 高圧側15、低圧側8 | ||||||
| 寸法（長さ、幅、高さ mm） | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 騒音 (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 重量(kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 使用範囲 | 給水温度(℃) | 5～40 | |||||
| 給水圧力 | 0.05～0.4 | ||||||
| 排水温度(℃) | 55～90 | ||||||
| 最大流量 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 外気温(℃) | '-20～43 | ||||||
