冷却剤として二酸化炭素を使用するエアまたは水源のヒート ポンプの強さ
二酸化炭素のヒート ポンプのコントローラーは、二酸化炭素のヒート ポンプ圧縮機、ファン、水ポンプ、電子拡張弁、三方弁、蒸化器および熱交換器を含み、コントローラーは二酸化炭素のヒート ポンプで整理され、各々の急所の温度を検出するのに使用されている温度検出器を含んでいる、;圧縮機の出口で置かれる高圧圧力制御は二酸化炭素のヒート ポンプの圧力がセットの上限を超過する検出し、MCUに信号をかどうか送る;圧縮機の入口で置かれる低圧の圧力制御はセットの低限より低い二酸化炭素のヒート ポンプ圧力がかどうか検出し、MCUに信号を送る;リレー ドライブ モジュールが圧縮機、ファンおよび三方弁を制御するのに使用されている;水ポンプドライブ モジュールが水ポンプの速度を調節するのに使用されている;電子拡張弁ドライブ モジュールが電子拡張弁を運転するのに使用されている。コントローラーは効果的に制御システム、理性的な故障診断省エネおよび有効な操作の高い費用のような複雑な問題を解決し、もっとデータの実時間分析そして処理によって最大限に活用されるコントローラー システムを作る。
二酸化炭素のヒート ポンプの沈積物の乾燥システムは、二酸化炭素のヒート ポンプの沈積物の乾燥システム下記のものを含んでいる:沈積物の乾燥単位は乾燥された沈積物および湿った熱気を得るために沈積物を乾燥するために、沈積物の乾燥単位使用される;そして二酸化炭素のヒート ポンプは乾燥した高温空気に沈積物の乾燥単位から二酸化炭素のヒート ポンプの単位に流れる湿気のあり、熱気を形作るために単位、二酸化炭素のヒート ポンプの単位使用され沈積物の乾燥単位に乾燥した高温空気を戻して、乾燥した高温空気は沈積物を乾燥するために熱源として使用される。実用新案権は臨界超過二酸化炭素のヒート ポンプの単位を採用する、圧縮機の排気温度は高い、二酸化炭素の潜熱は高く、不凝縮である、従って熱気の出口の温度は100 °の上でC達することができ乾燥の効率は非常に高められる
二酸化炭素のヒート ポンプ シリーズ複数のタンク直接熱暖房装置は下記のものを含んでいる:二酸化炭素の単位および水漕をヒート ポンプ、それで特徴付けられる:水漕は複数で、シリーズで互いに接続され、締切り弁は2つの隣接した水漕の間で整理される;ヒート ポンプの単位の水出口は最初の水水漕と接続され、二酸化炭素のヒート ポンプの単位の帰り水港は末端の水漕と接続される;最初の水水漕の水出口は暖房設備の水入口と接続され、末端の水漕は暖房設備の水入口と接続される;水道水の供給の枝はまた二酸化炭素のヒート ポンプの単位と最初の水水漕間の給水の枝で提供される。実用新案権に単純構造、便利な取付けおよび調節があったり、単位の安定性を改善したり、維持および物質的なコストを削減し、transcritical二酸化炭素のヒート ポンプの熱交換器の熱交換の効率を改善する。

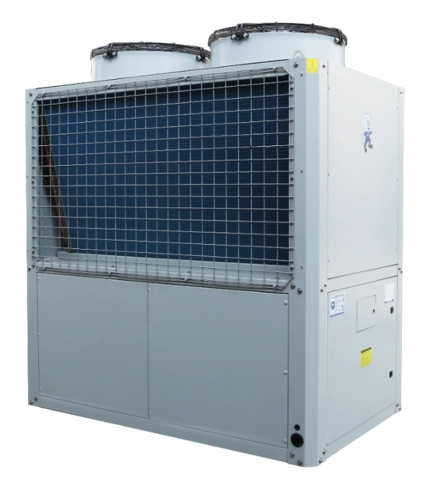

冷却剤として二酸化炭素を使用する商業エアまたは水源のヒート ポンプ
| 単位のタイプ | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 指定 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 電源 | 三相five-wire380V/50Hz | ||||||
| 熱するモード | 直接熱/周期のタイプ | ||||||
| 標準的な働く状態 | 熱容量（kw） | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 入力パワー（kW） | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| 警察官 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 熱い水流（mの³ /h） | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 高温状態 | 熱容量kw） | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 入力パワー（kW） | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| 警察官 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 熱い水流（mの³ /h） | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 低温の状態 | 熱容量（kw） | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 入力パワー（kW） | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| 警察官 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 熱い水流（mの³ /h） | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| 構成情報 | 配水管の接合箇所のサイズ | DN20 | DN25 | DN32 | DN40 | ||
| 水熱交換器 | 版または袖の熱交換器 | ||||||
| 空気熱交換器 | 銅管のためのアルミニウムひれ | ||||||
| 圧縮機のタイプ | Semi-closed交換 | ||||||
| 操作のパネル | 色のタッチ画面 | ||||||
| 最高の出口の温度（℃） | 90℃ | ||||||
| 冷却剤 | R744 （二酸化炭素） | ||||||
| 設計圧力（MPa） | 高い側面15の低い側面8 | ||||||
| 次元（長さ、幅および高さmm） | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 騒音（dB） | 56 | 59 | 62 | 67 | 70 | 70 | |
| 重量（kg） | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 使用の規模 | 給水の温度（℃） | 5~ 40 | |||||
| 給水圧力 | 0.05~ 0.4 | ||||||
| 流出する温度（℃） | 55~ 90 | ||||||
| 最大流 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 周囲温度（℃） | 』 - 20~43 | ||||||
