| Moq: | 交渉可能 |
| Price: | negotiable |
| 標準パッケージ: | 顧客の要求による標準的な輸出パッケージ、または |
| 配達期間: | 1-30仕事日 |
| 支払方法: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、 |
| 供給容量: | 80000pcs/year |

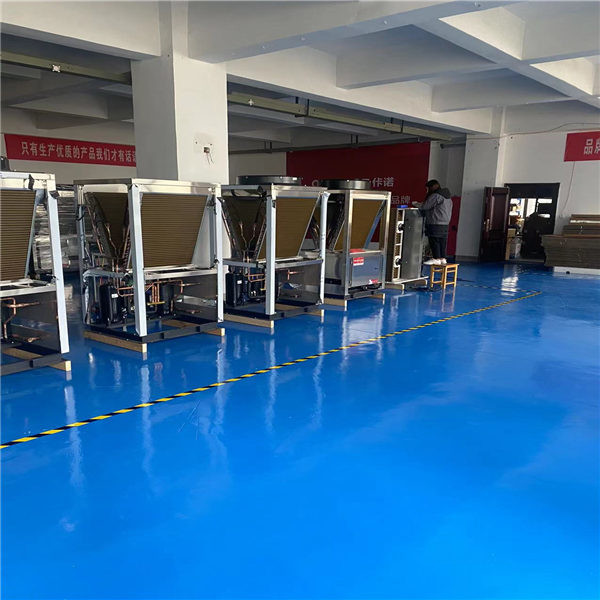

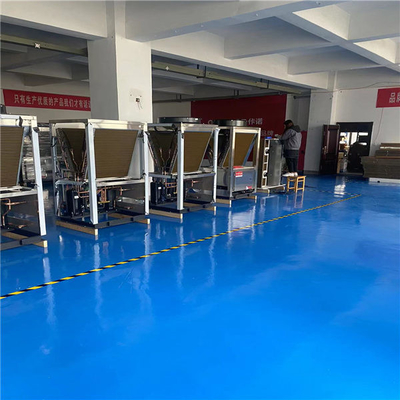

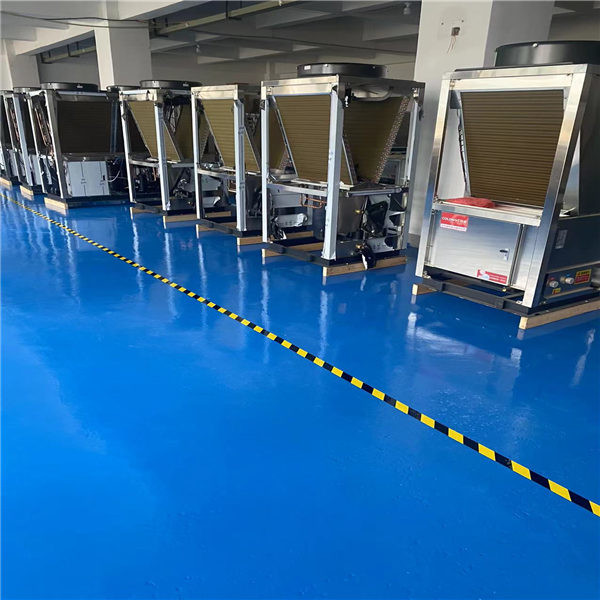

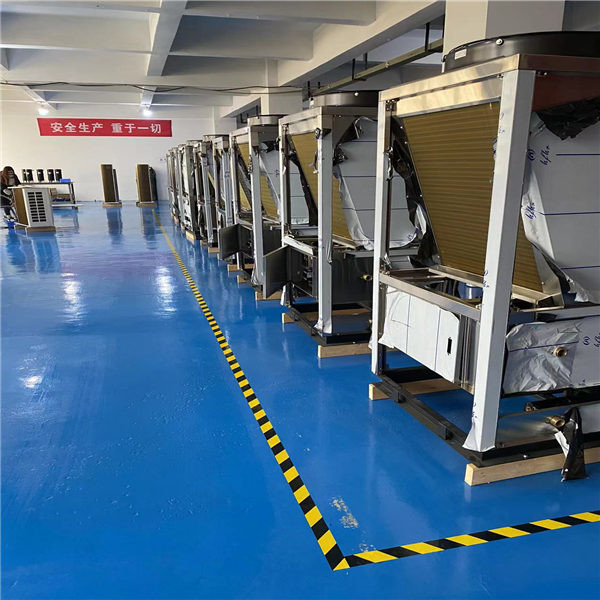

Reclaim Energy CO2 ヒートポンプ給湯システム オゾンフレンドリー冷媒
炭酸ガスヒートポンプ給湯システムおよびそれと同様の炭酸ガスヒートポンプ給湯装置。炭酸ガスヒートポンプ給湯システムは、エバポレーター、コンプレッサー、第1ガスクーラー、第2ガスクーラー、および順次接続された絞り装置を備えた回路からなり、炭酸ガスは第1ガスクーラーで準臨界温度領域まで冷却される。第1ガスクーラーは第1給水口と第1給水出口を備え、第2ガスクーラーは第2給水口と第2給水出口を備える。第1水路と第2水路を含む水路があり、第1水路の給水口端と第2水路の給水口端はそれぞれ第2給水出口に接続され、第1水路の給水出口端は第1給水口に接続される。道路上には、第1給水口と第2水路の給水出口および第2給水出口のオンオフを制御する制御水弁がある。本実施形態に係る炭酸ガスヒートポンプ給湯システムは、給湯出力、出力温度、および高いヒートポンプ係数を確保できる。
炭酸ガスヒートポンプの材料乾燥装置。凝縮塔、超臨界炭酸ガスヒートポンプ、循環水ポンプ、補助クーラー、補助クーラー出口パイプを介して補助クーラーに接続された噴霧器、凝縮塔の上部に設置された不凝縮ガス配管、不凝縮ガス配管に設置された真空ポンプ、材料入口と材料出口を備え、乾燥高温空気配管を介して超臨界炭酸ガスヒートポンプに接続されたベルトドライヤー、超臨界炭酸ガスヒートポンプとベルトドライヤーの間の乾燥高温空気配管に設置された循環ファン、湿潤熱風配管を介してベルトドライヤーに接続され、乾燥熱風配管を介して超臨界炭酸ガスヒートポンプに接続され、蒸気配管を介して凝縮塔に接続された膜分離装置を備える。本考案のポンプは、冷媒に優しい、高い水回収品質、異臭や排出がない、高効率で省エネルギーであるという利点を有し、材料乾燥の分野で広く使用できる。
炭酸ガスヒートポンプ給湯器屋外ユニットおよび炭酸ガスヒートポンプ給湯器。本実用新案に係る炭酸ガスヒートポンプ給湯器の屋外ユニットは、ケーシング、炭酸ガスを含むヒートポンプシステム、および水を含む水路システムを備える。水路システムは、給水管、給水管に設置されたDC可変周波数水ポンプ、および排水管を備える。さらに、DC可変周波数水ポンプはコンプレッサーチャンバー内に設置される。さらに、本実用新案は、炭酸ガスヒートポンプ給湯器の屋外ユニットを備えた炭酸ガスヒートポンプ給湯器も提供する。本実用新案に係る炭酸ガスヒートポンプ給湯器の屋外ユニットはDC可変周波数水ポンプを備えているため、炭酸ガスヒートポンプ給湯器を正確に制御でき、給水温度を安定させることができる。さらに、DC可変周波数水ポンプは屋外ユニットのコンプレッサーチャンバー内に設置されているため、炭酸ガスヒートポンプ給湯器の設置とレイアウトが容易になり、屋外ユニットの汎用性が向上し、さまざまな種類の水タンクに適応できる。
Reclaim Energy CO2 ヒートポンプ給湯システム オゾンフレンドリー冷媒
| ユニットタイプ | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| 仕様 | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| 電源 | 三相五線式380V/50Hz | ||||||
| 加熱モード | 直接加熱/サイクルタイプ | ||||||
| 標準作業条件 | 加熱能力(kW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| 入力電力(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| 給湯流量(m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| 高温条件 | 加熱能力(kW) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| 入力電力(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| 給湯流量(m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 低温条件 | 加熱能力(kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| 入力電力(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| 給湯流量(m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| コンポーネント情報 | 水管継手のサイズ | DN20 | DN25 | DN32 | DN40 | ||
| 給湯熱交換器 | プレート式またはスリーブ式熱交換器 | ||||||
| 空気熱交換器 | 銅管用アルミフィン | ||||||
| コンプレッサータイプ | 半密閉式レシプロ | ||||||
| 操作パネル | カラータッチスクリーン | ||||||
| 最高出口温度(℃) | 90℃ | ||||||
| 冷媒 | R744 (CO2) | ||||||
| 設計圧力(MPa) | 高圧側15、低圧側8 | ||||||
| 寸法（長さ、幅、高さ mm） | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| 騒音 (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| 重量(kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| 使用範囲 | 給水温度(℃) | 5～40 | |||||
| 給水圧力 | 0.05～0.4 | ||||||
| 排水温度(℃) | 55～90 | ||||||
| 最大流量 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 外気温(℃) | '-20～43 | ||||||
