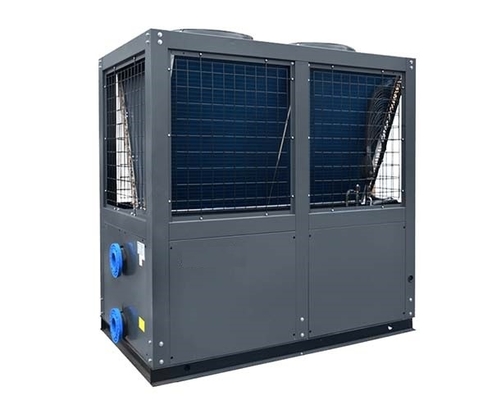

住宅の暖房7.45kwのためのR744二酸化炭素の空気源のヒート ポンプの給湯装置の記述はdorinの圧縮機との90度の出力した
圧縮機は蒸化器から低温および低圧の気体二酸化炭素の冷却剤を吸い、高温および高圧臨界超過液体に仕事を通して二酸化炭素の冷却剤を圧縮する。高温および高圧臨界超過液体は水と熱を交換するためにガスのクーラーに入りガスのクーラーで冷却される。高圧液体は多くの熱を解放し、水は解放される熱を吸収し、温度は上がり続ける。高圧液体は拡張弁によって絞られ、減圧する後、周囲の空気からの熱を吸収し、低圧のガスに蒸化器のファンの行為によって蒸発し、そして圧縮されるべき圧縮機に吸われ熱湯を作り出すために周期は繰り返される。自然な環境保護の冷却剤を特色にする:ODPは0、GWPである1の環境、無毒な、non-flammable優秀な高温熱する性能への汚染ではない:高水出力は90℃優秀な低温の性能の上で達することができる:-20°Cの周囲温度で、90°C高温熱湯はまだ作り出された高性能である場合もある:熱する性能の警察官は2.0広い応用範囲の上にまだある4.5および熱湯が低温で作り出されるとき、警察官に達することができる:それは国内か産業熱湯の私達の生産のために適した-20℃~43℃の周囲温度の範囲で普通はたらくことができる
住宅の暖房7.45kwのためのR744二酸化炭素の空気源のヒート ポンプの給湯装置の性能はdorinの圧縮機との90度の出力した
超低い温度の労働条件:周囲温度DB-10-Cの水入口の温度9°C;
条件の霜を取り除きなさい:周囲温度DB2°C/WB1°Cの水入口の温度9°C;低温の状態:周囲温度DB7°C/WB6°Cの水入口の温度9°C;標準的な働く状態:周囲温度DB20°C /WB15の°C、入口の水温15°C;高温働く状態:周囲温度DB38°C/WB23°Cの入口の水温29°C。
設置ノート:
1。取付けのまわりの間隔はImよりより少しでなければならない;
2。ヒート ポンプ以外のパイプラインは霜から保護されるべきで、発熱体は取付けることができる;
損失熱を防ぐために3.熱絶縁材および保護手段は熱湯の循環のパイプラインのために取られるべきである。
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900年 |
| 20 | 2050年 | 1150 | 1950年 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980年 |

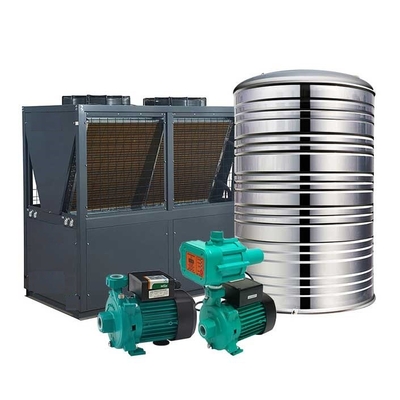

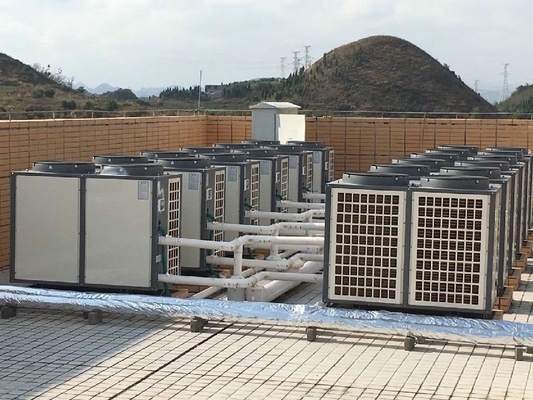

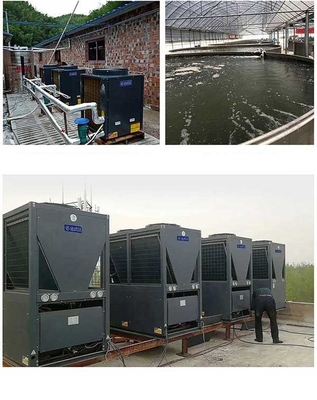

適用図表圧力軸受け水漕
住宅の暖房7.45kwのためのR744二酸化炭素の空気源のヒート ポンプの給湯装置はdorinの圧縮機との90度の出力した
系統図のスマートな制御システム
住宅の暖房7.45kwのためのR744二酸化炭素の空気源のヒート ポンプの給湯装置はdorinの圧縮機との90度の出力した
|
二酸化炭素のヒート ポンプの熱湯の単位の指定のリスト 住宅の暖房7.45kwのためのR744二酸化炭素の空気源のヒート ポンプの給湯装置はdorinの圧縮機との90度の出力した |
||||||||
| モデル | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| 指定 | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| 電源 | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| 加熱法 | 直接暖房/循環 | |||||||
| わずかな働く状態 | （kw）熱容量 | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| （kw） 入力パワー |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| 警察官 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| （mの³ /h） 熱する水流 |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| 高温働く条件 | （kw）熱容量 | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| （kw）入力パワー | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| 警察官 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| （mの³ /h） 熱する水流 |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| 低温の労働条件 | （kw）熱容量 | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| （kw）入力パワー | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| 警察官 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| （mの³ /h） 熱する水流 |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| 部品情報 | 配水管インターフェイス サイズ | DN15 | DN20 | DN25 | DN32 | |||
| 水熱交換器 | 版または管の熱交換器 | |||||||
| 空気熱交換器 | 銅管のアルミニウムひれ | |||||||
| 圧縮機のタイプ | 二重回転式 | Semi-closed交換のタイプ | ||||||
| 操作のパネル | 色のタッチ画面 | |||||||
| 最高の出口の温度 | 85℃ | 90℃ | ||||||
| 冷却剤 | R744 （二酸化炭素） | |||||||
| 設計pressur （MPa） | 15MPa （HPの）/8MPa （LP） | |||||||
| 次元（L、W、H mm） | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| （dB）騒音 | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| （kg）重量 | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature （℃） | 5~40 | |||||||
| （給水圧力MPa） | 0.05~0.4 | |||||||
| 水出口の温度（℃） | 55~85 | 55~90 | ||||||
| 最大流 | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| 周囲温度（℃） | -25~43 | |||||||
システム図式的な図表
