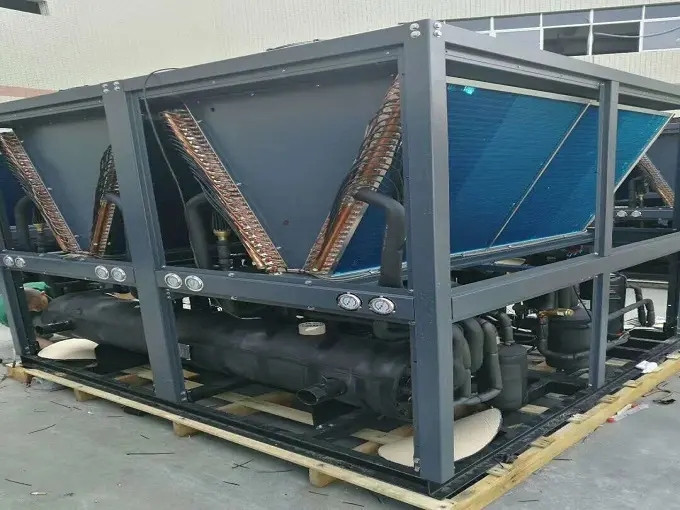

150のkwの超低い温度の可変的な頻度滝の高温ヒート ポンプの単位の原則
80°Cの上の高温熱湯を作り出すために周囲温度が落ちるとき従来のシングルステージの蒸気の圧縮機周期により圧縮比の増加による効率の急降を引き起こす。滝のヒート ポンプ周期の使用はこの問題を解決できる
滝のヒート ポンプは2つの独立した周期、低温周期および高温周期から成っている。2つの周期は蒸気化のコンデンサーによって接続される。蒸気化のコンデンサーは低温の段階のコンデンサーおよび高温段階の蒸化器両方である。全システムの冷凍サイクルでは、冷却剤は熱を吸収し、蒸化器で気化し、そして次に低温圧縮機によって圧縮の後で熱を解放するために蒸気化のコンデンサーに入る。高温コンデンサーは蒸気化のコンデンサーの低温の冷却剤によって解放される熱を吸収し、ガスに蒸発させる。それは高温圧縮機の高温そして高圧に圧縮され、高温および高圧液体になるためにコンデンサーの熱を解放する。拡張弁によって絞られることの後で、それは蒸気化のコンデンサーに、等入る。高温ヒート ポンプは輸入された圧縮機を採用し、フル オートの制御システムは単位の不在時操作を保障わずか電気だけの80 ℃の上の高温熱湯を作り出すことができる。
60℃~80℃の高温熱湯は印刷および染まる織物ので必要工場である。高温ヒート ポンプは印刷し、染まる工場の産業熱湯のユーザー、bleachingおよび染まる工場、編む工場、等に85℃で効果的に高温熱湯を提供できる。高温ヒート ポンプ システムの年次操業費用は電気暖房の費用の約1/4およびオイル暖房の費用の1/3である。高温ヒート ポンプの最初の投資費用がわずかにより高い、他の加熱法と比較されてが、企業は非常に短い時間の費用を回復できる。
60℃~80℃の高温熱湯は印刷および染まる織物ので必要工場である。高温ヒート ポンプは印刷し、染まる工場の産業熱湯のユーザー、bleachingおよび染まる工場、編む工場、等に85℃で効果的に高温熱湯を提供できる。高温ヒート ポンプ システムの年次操業費用は電気暖房の費用の約1/4およびオイル暖房の費用の1/3である。高温ヒート ポンプの最初の投資費用がわずかにより高い、他の加熱法と比較されてが、企業は非常に短い時間の費用を回復できる。…
超低い温度の可変的な頻度滝の高温ヒート ポンプの単位はR410Aの低温の段階およびR134aの高温段階システムの形態を採用する。熱の湯か熱することを作るための熱交換。超低い温度の滝の高温ヒート ポンプの単位は高熱のエネルギー効率があるDCの周波数変換の技術を採用する。温度は馬小屋の暖房75の° C.である場合もある。
150のkwの超低い温度の可変的な頻度滝の高温ヒート ポンプの単位のパフォーマンス特性
1.完全なDCの周波数変換制御技術:可変的な働く条件に基づく周波数変換制御技術は自動的に負荷を調節できる;熱容量はより少なく減少し、熱容量は慣習的な単一システム ヒート ポンプによって比較される30%高められる;
2.給水の高温:高温特別な圧縮機は採用される、評価される供給/リターン水温は70°C/60°Cであり、給水の温度は75°Cまである;
3.よい低温の性能:-30°Cの周囲温度、-12°C/-14°Cの周囲温度の熱する警察官の正常な暖房70°Cないより少なくより1.8の-25の熱する警察官" Cの周囲温度ないより少なくより1.5;
4.広い応用範囲:給水の温度は40°C~70°Cである、適当な周囲温度は-35°C~25°Cであり、それはいろいろ末端の形態のために適して、北のほとんどの低放射能区域で私の国使用することができる;
5.プロジェクトの容易な取付け:全面的なモジュール構造の設計は採用される、構造は密集している、操作の騒音は低い、床面積は小さく、設置費用は低い;
6.遠隔雲の監視:全システムはリアルタイムの単位の作動の状態そしてオペレーティング パラメータ、点検の欠陥警報を点検し、遠隔に作動できる装備され24時間の無人管理を実現するリモート・モニタリング システムが。
| Spec | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| 電圧 | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| わずかな熱容量（熱湯） | 25kW | 52kW | 102kW | 150kW |
| わずかな熱容量の入力パワー | 8kW | 16.5kW | 33kW | 48kW |
| 低温の熱容量（熱湯） | 18kW | 36.5kW | 72kW | 110kW |
| 低温の入熱力 | 6kW | 12kW | 24kW | 36kW |
| 最高の入力パワー | 13kW | 26kW | 52kW | 78kW |
| 最高の動作電流 | 35A | 70A | 140A | 210A |
| わずかな熱容量（暖房） | 21kW | 42kW | 84kW | 125kW |
| わずかな入熱力 | 7kW | 14kW | 28kW | 42kW |
| 低温の暖房（暖房） | 18kW | 36kW | 79kW | 108kW |
| 低温の入熱力 | 6kW | 12kW | 24kW | 36kW |
| 評価される水流 | 3.5mの³ /h | 7mの³ /h | 14mの³ /h | 21mの³ /h |
| 冷却する名前/注入量 | R410A/R134a （5500g/4200g） | R410A/R134a （5500g/4200g） *2 | R410A/R134a （5500g/4200g） *4 | R410A/R134a （5500g/4200g） *6 |
| 水側面の抵抗 | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| 騒音 | ≤62dB （A） | ≤68dB （A） | ≤72dB （A） | ≤76dB （A） |
| 排気の正当な働く圧力 /suctionの側面 |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| 高圧/低圧の側面の最大許容圧力 | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| 熱交換器の最大吸入圧 | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| サイズ（L*W*H） mm | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| 重量 | 160kg | 318kg | 630kg | 950kg |
| 耐衝撃性のレベル | 私 | |||
| 防水レベル | IPX4 | IPX4 | IPX4 | IPX4 |
| 関係 | DN32 （外側） | DN40 （外側） | DN54 （フランジ） | DN65 （フランジ） |
| 単価米ドル/セット | 3607 | 6725 | 13115 | 19680 |
| 熱する条件:（熱湯）: 包囲された乾燥した球根は20°Cである、包囲された湿球は15°Cである、最初の水温は15°Cであり、最終的な水温は75°C.である。 環境の乾燥した球根-7°C、包囲された湿球-8°C、最初の水温6°C、および端の水温75°C。 ターミナル普遍的な加熱部 暖房状態:（暖房） 包囲された乾燥した球根は7°Cである、包囲された湿球は6°Cであり、流出する水温は75°C.である。 環境の乾燥した球根-7°Cの包囲された湿球-8°Cの流出する水温75°C。 |
||||
