| カセード超高温熱ポンプ (90°C) | |||
| タイプ | FKH-10I/CGW | FKH-18II/CGW | FKH-35II/CGW |
| サイドエアアウト口 | トップアウト風 | トップアウト風 | |
| 電力仕様 | 220V/50Hz | 380V 3N/50Hz | 380V 3N/50Hz |
| A1 未満の熱容量 動作状態 (20) |
10kW | 18kW | 35kW |
| A1 の下での加熱消費電力 作業状態 |
4.8kW | 8.2kW | 16.8kW |
| A2 状態での加熱能力 条件 (7). |
9.5kW | 17kW | 34kW |
| A2 の下での加熱消費電力 作業状態 |
5kW | 8.9kW | 17.9kW |
| A3 動作中の熱容量 状態 ((-12) |
9.5kW | 17kW | 32kW |
| 熱電力の消費量 A3 作業状態で |
6.2kW | 10.6kW | 20.6kW |
| A4作業中の加熱能力 状態 ((-20) |
8kW | 16kW | 30kW |
| 熱電力の消費量 A4 作業状態で |
5.6kW | 11.1kW | 20.1kW |
| 最大電流 | 40A | 35A | 70A |
| 免除 | 1.7m3/h | 3.1m3/h | 6m3/h |
| 騒音 | ≤56dB (A) | ≤58dB (A) | ≤60dB (A) |
| 水側圧力低下 | ≤72kPa | ≤75kPa | ≤75kPa |
| 単位サイズ (長さ × 幅 × 高さ mm) | 1030×410×1390 | 860×780×1780 | 1550×780×1780 |
| コネクトサイズ | DN32 (六角形) 乳首 |
DN32 (六角形) 乳首 |
DN40 (六角形) 乳首) |
| 単位重量 (kg) | 160 | 215 | 415 |
| タイプ | FKH-70II/CGW | FKH-100II/CGW | FKH-130II/CGW |
| トップアウト風 | トップアウト風 | トップアウト風 | |
| 電力仕様 | 380V 3N/50Hz | 380V 3N~50Hz | 380V 3N/50Hz |
| A1 未満の熱容量 動作状態 (20) |
70kW | 100kW | 130kW |
| A1 の下での加熱消費電力 作業状態 |
33.6kW | 47.6kW | 61.5kW |
| A2 状態での加熱能力 条件 (7). |
68kW | 95kW | 125kW |
| A2 の下での加熱消費電力 作業状態 |
35.8kW | 50kW | 65.8kW |
| A3 動作中の熱容量 状態 ((-12) |
64kW | 90kW | 110kW |
| 熱電力の消費量 A3 作業状態で |
41.2kW | 56.5kW | 68.5kW |
| A4作業中の加熱能力 状態 ((-20) |
60kW | 80kW | 100kW |
| 熱電力の消費量 A4 作業状態で |
40.2kW | 55.2kW | 68.9kW |
| 最大電流 | 120A | 160A | 200A |
| 免除 | 12m3/h | 17.2m3/h | 24.1m3/h |
| 騒音 | ≤65dB ((A) | ≤68dB (A) | ≤72dB ((A) |
| 水側圧力低下 | ≤85kPa | ≤85kPa | ≤88kPa |
| 単位サイズ (長さ×幅×高さ mm) | 2260×1030×2170 | 2260×1230×2170 | 2260×1230×2170 |
| コネクトサイズ | DN50 (フラング) | DN65 (フラング) | DN80 (フラング) |
| 単位重量 (kg) | 755 | 1110 | 1250 |

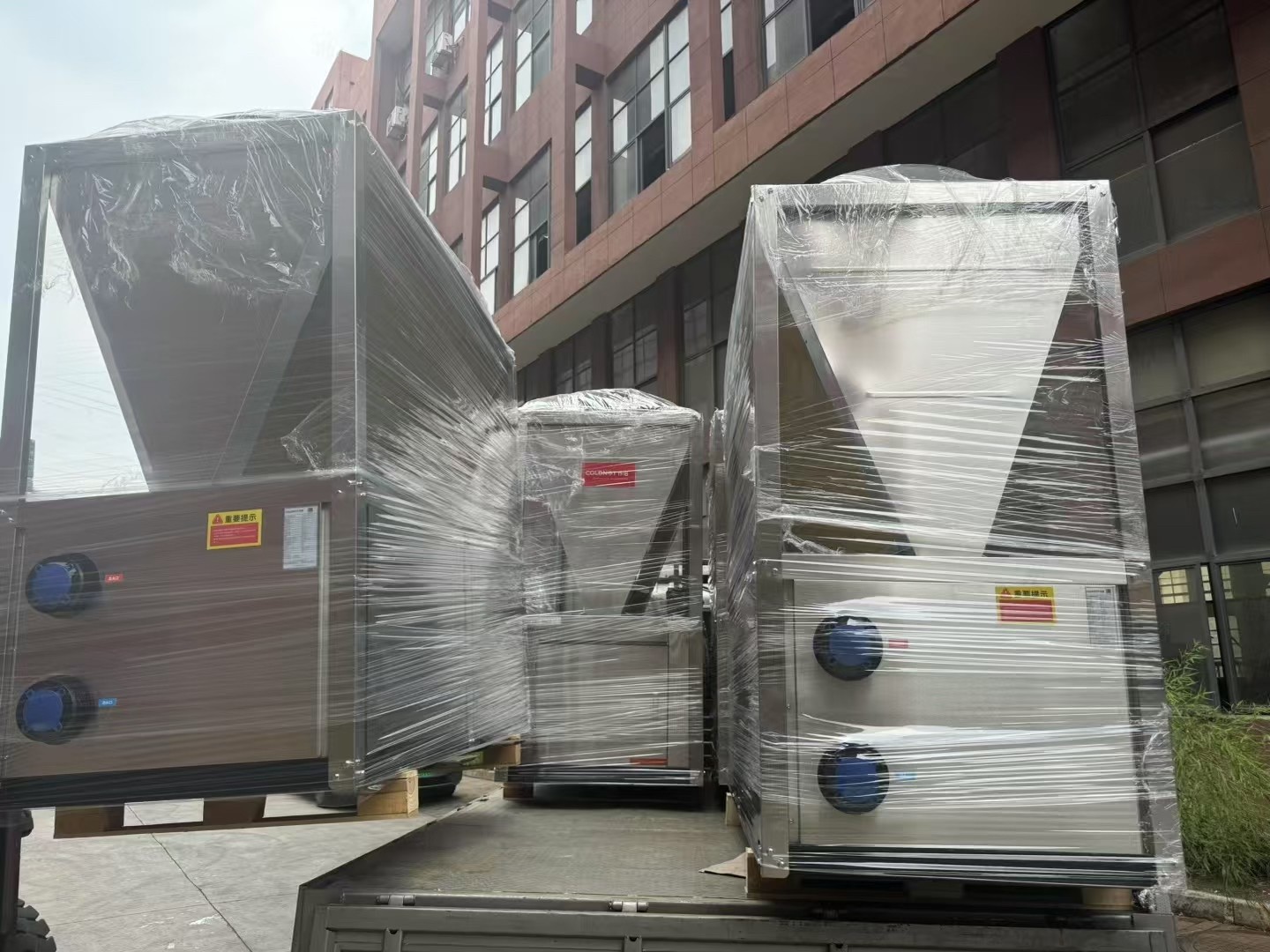

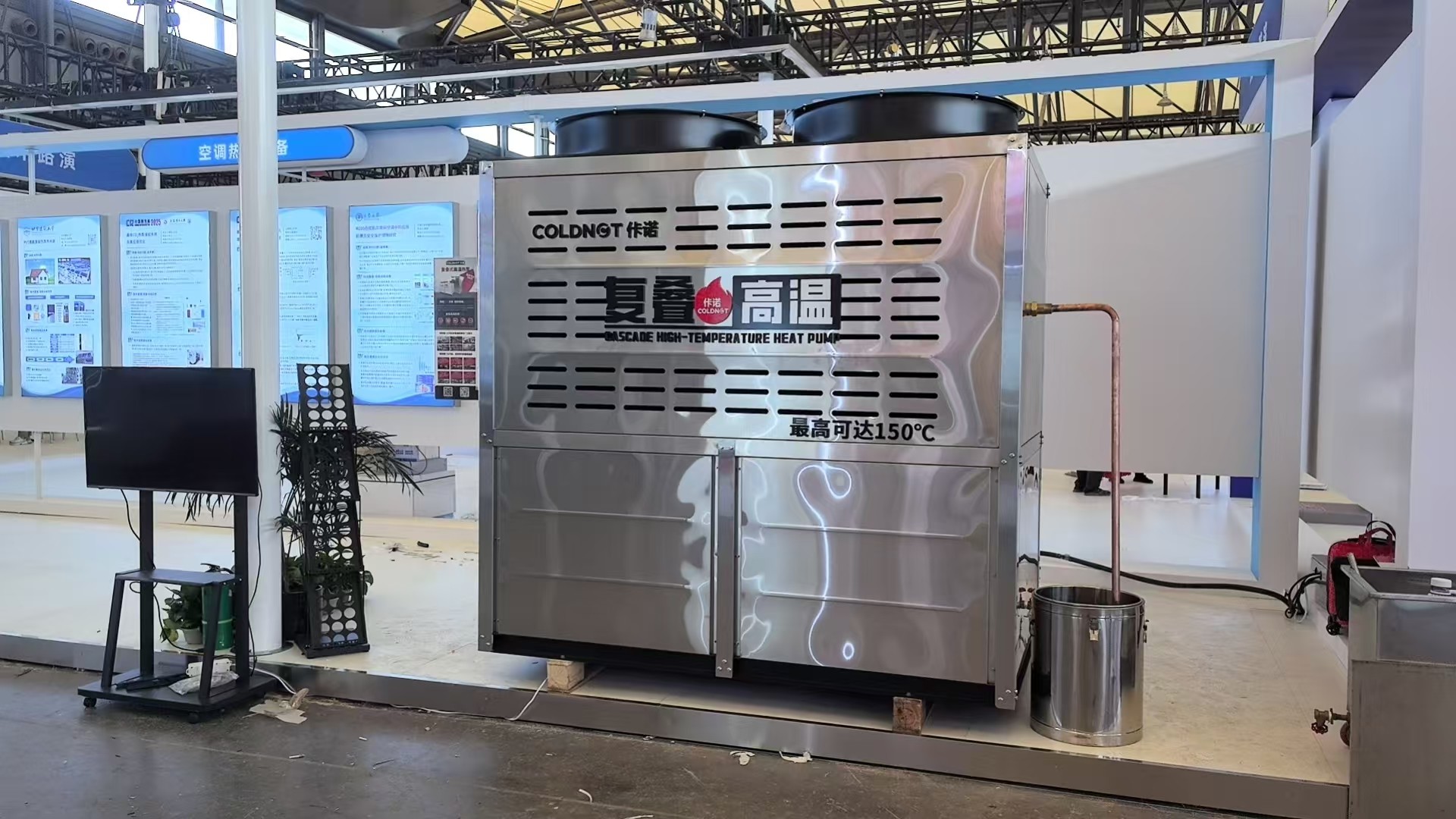

高温蒸気空気源と水源熱ポンプ 120度
